Opérations de terrain
La photogrammétrie architecturale

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Cet article a pour objectif la présentation de la photogrammétrie, l’ensemble des techniques visant à rendre compte des formes, des dimensions et de la position dans l’espace d’un objet, quelle que soit sa taille ou sa complexité, et cela sur la base unique de photographies. Lorsque cette technique s’applique au relevé des bâtiments et des monuments, elle est appelée photogrammétrie architecturale.

Après un glossaire des définitions, termes et appareils de mesure spécifiques à la pratique de la photogrammétrie, indispensable à toute première approche de cette discipline, sont abordées les deux notions essentielles qui la gouvernent : la perspective et la stéréoscopie. Une première prise de vue est une perspective constituée par la section plane d’une gerbe de rayons en provenance de l’objet et dont le sommet est l’objectif de la chambre de prise de vues. D’un autre point de vue, une seconde gerbe est enregistrée, la stéréoscopie permet alors de produire une perception de relief sur la base de ces deux images. Suivant les dimensions de l’ouvrage, son relief, l’environnement et la précision attendue, les moyens à mettre en œuvre sur le terrain seront différents, notamment en termes de chambres de prises de vue, qu’elles soient individuelles ou couplées.

La suite de l’article déroule les opérations à conduire loin du terrain. Sont présentés essentiellement les travaux de restitution, avec le redressement photographique et l’utilisation de l’orthophotographie, qui permet la correction des déformations par redressement différentiel. Pour conclure, un classement des différents relevés de la photogrammétrie architecturale nous permet d’en comprendre les applications.

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba460


Cet article fait partie de l’offre

Techniques du bâtiment : préparer la construction

(139 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Plan de la page

I - La prise de vue

Le bâtiment à étudier, ses dimensions, sa complexité, ainsi que son environnement vont déterminer la méthode et les moyens à utiliser pour réaliser la prise de vue.

En effet, si l’ouvrage est important, il faudra plusieurs couples de photographies pour le couvrir entièrement et, s’il est très élevé, il faudra prévoir une nacelle élévatrice. Il faut aussi que l’environnement permette le recul nécessaire.

D’autre part, la précision souhaitée va déterminer l’échelle, donc l’éloignement en fonction de la distance focale de l’appareil et du respect du parallélisme entre les axes de prise de vue.

Mise en place des chambres de prise de vues

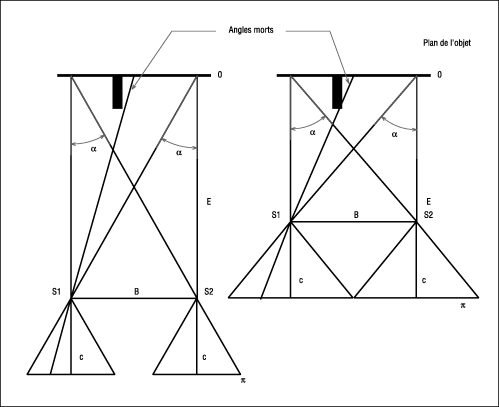

Il existe une relation directe ( cf. Fig. 1 ) entre la distance séparant les deux chambres S1 et S2, appelée « la base » (B), et la distance principale (E) séparant le plan objet (0) de l’objectif (S1). En effet, la précision est meilleure si les rayons perspectifs homologues, c’est-à-dire joignant un même point de l’objet, se coupent entre 60 et 90 degrés. En fait, il faut que le rapport soit compris entre 1/5 et 1/10.

Figure n°1 - Influence des rapports entre la base, l’éloignement, la distance et le champ de la chambre sur la précision du relevé.
