INTRODUCTION
Cet article a pour objectif la présentation de la photogrammétrie, l’ensemble des techniques visant à rendre compte des formes, des dimensions et de la position dans l’espace d’un objet, quelle que soit sa taille ou sa complexité, et cela sur la base unique de photographies. Lorsque cette technique s’applique au relevé des bâtiments et des monuments, elle est appelée photogrammétrie architecturale.
Après un glossaire des définitions, termes et appareils de mesure spécifiques à la pratique de la photogrammétrie, indispensable à toute première approche de cette discipline, sont abordées les deux notions essentielles qui la gouvernent : la perspective et la stéréoscopie. Une première prise de vue est une perspective constituée par la section plane d’une gerbe de rayons en provenance de l’objet et dont le sommet est l’objectif de la chambre de prise de vues. D’un autre point de vue, une seconde gerbe est enregistrée, la stéréoscopie permet alors de produire une perception de relief sur la base de ces deux images. Suivant les dimensions de l’ouvrage, son relief, l’environnement et la précision attendue, les moyens à mettre en œuvre sur le terrain seront différents, notamment en termes de chambres de prises de vue, qu’elles soient individuelles ou couplées.
La suite de l’article déroule les opérations à conduire loin du terrain. Sont présentés essentiellement les travaux de restitution, avec le redressement photographique et l’utilisation de l’orthophotographie, qui permet la correction des déformations par redressement différentiel. Pour conclure, un classement des différents relevés de la photogrammétrie architecturale nous permet d’en comprendre les applications.
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : préparer la construction
(139 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
Domaines d’application| Plan de la page |
I - Le redressement photographique
Principe

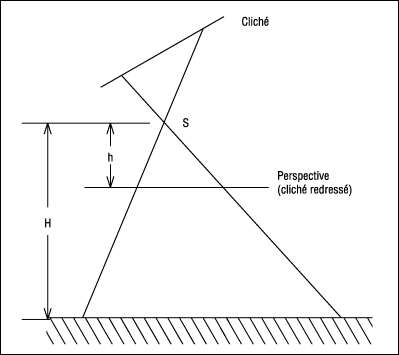

Le redressement permet d’obtenir à partir d’une seule photographie une représentation planimétrique correcte d’une façade d’un monument. II permet de passer de la perspective C du cliché à la perspective P semblable à la façade. L’échelle du redressement est égale à h/H ( cf. Fig. 1 ).
Le redressement implique la connaissance de trois points planimétriques. Il nécessite aussi la réalisation de plusieurs conditions optiques et géométriques : l’image redressée doit être nette.
Utilisation d’un redresseur
L’opération est réalisée grâce à un appareil appelé redresseur ( cf. Fig. 5 , Chap. 1). Cet appareil comporte les éléments suivants :
- un porte-cliché éclairé par transparence N ;
- un porte-objectif O ;
- une table de projection T.
On utilise quatre points de coordonnées connues, et on fait coïncider ces points reportés par leurs coordonnées mises à l’échelle sur une feuille de projection,...
