Présentation
INTRODUCTION
Cet article a pour objectif la présentation de la photogrammétrie, l’ensemble des techniques visant à rendre compte des formes, des dimensions et de la position dans l’espace d’un objet, quelle que soit sa taille ou sa complexité, et cela sur la base unique de photographies. Lorsque cette technique s’applique au relevé des bâtiments et des monuments, elle est appelée photogrammétrie architecturale.
Après un glossaire des définitions, termes et appareils de mesure spécifiques à la pratique de la photogrammétrie, indispensable à toute première approche de cette discipline, sont abordées les deux notions essentielles qui la gouvernent : la perspective et la stéréoscopie. Une première prise de vue est une perspective constituée par la section plane d’une gerbe de rayons en provenance de l’objet et dont le sommet est l’objectif de la chambre de prise de vues. D’un autre point de vue, une seconde gerbe est enregistrée, la stéréoscopie permet alors de produire une perception de relief sur la base de ces deux images. Suivant les dimensions de l’ouvrage, son relief, l’environnement et la précision attendue, les moyens à mettre en œuvre sur le terrain seront différents, notamment en termes de chambres de prises de vue, qu’elles soient individuelles ou couplées.
La suite de l’article déroule les opérations à conduire loin du terrain. Sont présentés essentiellement les travaux de restitution, avec le redressement photographique et l’utilisation de l’orthophotographie, qui permet la correction des déformations par redressement différentiel. Pour conclure, un classement des différents relevés de la photogrammétrie architecturale nous permet d’en comprendre les applications.
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : préparer la construction
(139 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
Données généralesSpécialités
Les domaines d’application de la photogrammétrie architecturale peuvent se classer en différents groupes :- les relevés destinés à aider à la compréhension de la structure d’un bâtiment ;
- le travail qui consiste à donner les lignes architecturales, par une série d’élévations et de coupes ; l’échelle est généralement de 1/100.
Archives
Il est souhaitable, dans ce type d’opération, d’établir des archives photogrammétriques complètes du monument :- les relevés destinés à des opérations de restauration. Il s’agit la plupart du temps de relevés partiels à des échelles au 1/50 et au 1/20 ou au 1/10 pour certains détails. Toutes les fissures ou déformations sont indiquées avec soin ;
- les relevés systématiques. Ces relevés sont réalisés sur des monuments très importants et qui nécessitent un suivi permanent ;
- les développements de façades. Ces relevés au 1/50, soit sous forme graphique, soit sous forme de photographies redressées, concernent des édifices le long des rues ;
- les relevés de décor. Le redressement photographique s’adapte particulièrement bien aux décors peints. La photogrammétrie, quant à elle, est employée pour les plafonds sculptés et les statues.
Conclusion

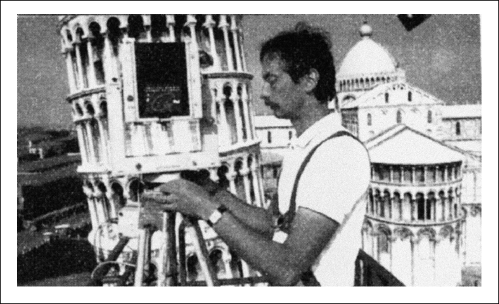

La rapidité des opérations de terrain et le coût relativement faible pour constituer des archives photogrammétriques sont des données capitales dans la décision d’entreprendre des relevés photogrammétriques. La restitution peut toujours être exécutée par la suite, si nécessaire ( cf. Fig. 1 ).
