Article de référence | Réf : S8031 v1

Format principal de programme CEI 61499
Norme CEI 61499 : programmation distribuée et événementielle des procédés

Auteur(s) : Nicolas JOUVRAY

Date de publication : 10 mars 2008

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

Version en anglais En anglais

Auteur(s)

Lire cet article issu d'une ressource documentaire complète, actualisée et validée par des comités scientifiques.

Lire l’article

INTRODUCTION

Les langages de programmation des systèmes automatisés sont décrits dans deux normes complémentaires :

  • la norme CEI 61131-3 fait l'objet de l'article [S 8 030v2] ;

  • la norme CEI 61499 est décrite dans l'article présent.

La norme CEI 61499 est une méthode permettant la distribution de blocs fonctionnels CEI 61499 individuels définis pour un programme CEI 61499 répartis sur de multiples ressources. Les blocs fonctionnels standards CEI 61499 sont disponibles avec la bibliothèque CEI 61499.

Dans un projet CEI 61499, on peut créer des programmes dans lesquels on insère des blocs fonctionnels de base CEI 61499 et des blocs fonctionnels composites CEI 61499.

L'implémentation de CEI 61499 dans ISaGRAF est basée sur les normes CEI 61499-1 et CEI 61499-2.

Cet article est réservé aux abonnés.
Il vous reste 92% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-s8031


Cet article fait partie de l’offre

Automatique et ingénierie système

(138 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Version en anglais En anglais

1. Format principal de programme CEI 61499

Dans les programmes CEI 61499, les blocs fonctionnels CEI 61499 sont distribués parmi les ressources d'un projet. Les entrées et sorties de ces blocs fonctionnels distribués sont connectés par des liens. Ces liens sont créés automatiquement. Les entrées et sorties entre blocs fonctionnels doivent respecter les types de données. Pour les blocs fonctionnels CEI 61499, les identificateurs peuvent seulement être des littéraux ou des mots équivalents.

L'insertion d'un bloc fonctionnel de base CEI 61499 ou d'un bloc fonctionnel composite CEI 61499 dans un programme est permis suivant la déclaration d'une instance du bloc dans le dictionnaire.

Lorsqu'une sortie de bloc fonctionnel CEI 61499 se divise pour connecter avec deux entrées, ISaGRAF effectue automatiquement la division. Donc, l'utilisation du bloc fonctionnel E_SPLIT n'est pas requis.

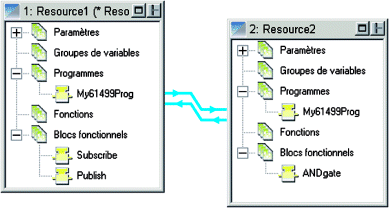

Les ressources ayant une instance de bloc fonctionnel affichent le programme CEI 61499 dans lequel le bloc fonctionnel est défini, dans le diagramme des échanges. Donc, un programme donné peut être affiché dans de multiples fenêtres de ressources. Les liens entre les ressources sont affichés dans la fenêtre Liste de liens. La couleur des liens entre ressources, affichés dans le diagramme des échanges, dépend des types de liens les utilisant : vert pour les liens CEI 61499, bleu pour les liens CEI 61499 et internes, et noir pour les liens internes.

Lors de l'ajout d'une instance de bloc fonctionnel CEI 61499 dans une ressource pour un programme donné, les fenêtres de ressources dans le diagramme des échanges sont automatiquement mises à jour lorsque les changements sont enregistrés et que l'éditeur de langage est fermé.

Les blocs fonctionnels CEI 61499 sont distincts des blocs fonctionnels CEI 61131. Un schéma de contrôle d'exécution effectue les événements et des algorithmes traitent les données. Dans ISaGRAF, la norme CEI 61499 est implémentée en tant que SFC (blocs fonctionnels de base) ou CEI 61499 FBD (blocs fonctionnels composites). Les blocs fonctionnels CEI 61499 ont des types de paramètres spécifiques, c'est-à-dire entrées d'événement et sorties d'événement.

...

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

Cet article fait partie de l’offre

Automatique et ingénierie système

(138 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Lecture en cours
Format principal de programme CEI 61499
Sommaire
Sommaire

BIBLIOGRAPHIE

  • (1) - DUMÉRY (J.-J.) -   GRAFCET. Concepts de base.  -  [S 7 240], Informatique industrielle (2007).

  • (2) - DUMÉRY (J.-J.) -   GRAFCET. Structuration des descriptions. Applications.  -  [S 7 241], Informatique industrielle (2007)

  • (3) - JOUVRAY (N.) -   Langages de programmation pour systèmes automatisés : norme CEI 61131-3  -  . [S 8 030v2], Informatique industrielle (2008).

NORMES

  • Function block – Part 1 : architecture - CEI 61499-1:2005 - 01-05

  • Function Block – Part 2 : software tools requirements - CEI 61499-2:2005 - 01-05

  • Block fonctionnel – Partie 4 : règles pour la conformité des profils - CEI 61499-4:2005 - 08-05

1 Organisme

Pour la promotion de la norme CEI 61131-3

PLC Open

http://plcopen.org

HAUT DE PAGE

2 Logiciel

ISaGRAF, commercialisé par ICS Triplex

http://www.isagraf.com
