Présentation
2. Format de bloc fonctionnel CEI 61499 de base

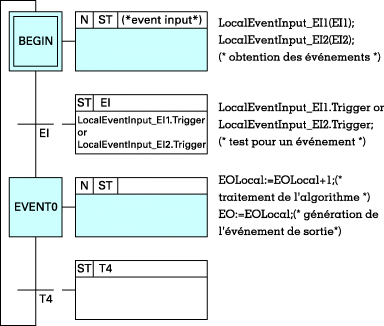

Les blocs fonctionnels CEI 61499 de base sont définis avec des éléments SFC pour développer leur schéma de contrôle d'exécution. L'exemple suivant démontre le bloc fonctionnel E_Merge comprenant une étape initiale, deux transitions, et une étape.
Bloc fonctionnel E_MERGE
Schéma de contrôle d'exécution
Équivalent SFC
Lors de la définition des paramètres de blocs fonctionnels CEI 61499 de base, une instance LocalEventInput est automatiquement générée pour chaque argument ayant le type entrée d'événement.
Il convient de s'assurer de ne pas tenir compte des événements non sollicités dans une transition d'une charte SFC. Typiquement, une étape dans une charte SFC est composée de deux actions :
-
une action P1 initiant un événement ;
-
une action N recevant un événement correspondant à l'événement initié précédemment.
Donc, dans les actions P1 et N, il faut appeler LocalEventInput_EI correctement, où EI est l'événement attendu. Aussi, l'action P1 doit précéder l'action N.
