Temps d'exécution de cycle des programmes CEI 61499
Norme CEI 61499 : programmation distribuée et événementielle des procédés

Auteur(s) : Nicolas JOUVRAY

Date de publication : 10 mars 2008

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

Version en anglais En anglais

Auteur(s)

Lire cet article issu d'une ressource documentaire complète, actualisée et validée par des comités scientifiques.

Lire l’article

INTRODUCTION

Les langages de programmation des systèmes automatisés sont décrits dans deux normes complémentaires :

  • la norme CEI 61131-3 fait l'objet de l'article [S 8 030v2] ;

  • la norme CEI 61499 est décrite dans l'article présent.

La norme CEI 61499 est une méthode permettant la distribution de blocs fonctionnels CEI 61499 individuels définis pour un programme CEI 61499 répartis sur de multiples ressources. Les blocs fonctionnels standards CEI 61499 sont disponibles avec la bibliothèque CEI 61499.

Dans un projet CEI 61499, on peut créer des programmes dans lesquels on insère des blocs fonctionnels de base CEI 61499 et des blocs fonctionnels composites CEI 61499.

L'implémentation de CEI 61499 dans ISaGRAF est basée sur les normes CEI 61499-1 et CEI 61499-2.

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-s8031


Cet article fait partie de l’offre

Automatique et ingénierie système

(138 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Version en anglais En anglais

6. Temps d'exécution de cycle des programmes CEI 61499

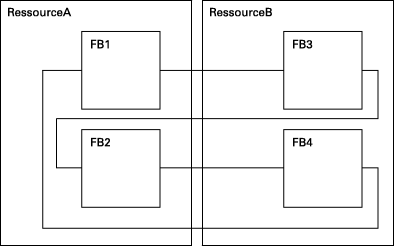

Dans les programmes CEI 61499, le temps total d'exécution dépend de l'exécution de cycle des ressources multiples et des blocs fonctionnels CEI 61499 individuels. Par exemple, lors de l'utilisation des blocs fonctionnels CEI 61499 de base, le diagramme comprenant FB1, FB2, FB3 et FB4 complète son exécution après un minimum de quatre cycles complets de chaque ressource. Chaque cycle de ressource exécute les étapes d'un schéma de contrôle d'exécution jusqu'à l'atteinte d'une transition.
