Présentation
INTRODUCTION
Un plan est une représentation plane du terrain. Les mesures d’angles ou de distances effectuées sur le terrain sont reportées par des angles et des distances sur le plan. Cette opération nécessite de corriger les mesures relevées, pour les transformer en valeurs sur le modèle, et de passer ensuite du modèle au plan par l’intermédiaire de formules.
Référentiel des systèmes d’altitude, le modèle du géoïde est une représentation unique de la surface terrestre, son niveau zéro étant la surface moyenne du niveau des mers, se prolongeant sous les continents. Les ellipsoïdes de révolution représentent un nombre important d’autres modèles beaucoup plus approximatifs.
Les représentations qui en découlent sont classées selon deux critères : la surface développable (cône, cylindre, plan tangent) et les altérations. Parmi ces dernières, les représentations conformes conservent les angles et déforment les distances, alors que les représentations équivalentes conservent les surfaces mais altèrent les angles et les distances. L’article retient plus spécifiquement le système de Lambert, celui utilisé en France, qui est une représentation conique, directe, tangente et conforme à l’ellipsoïde.
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : préparer la construction
(139 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
ModèlesDocuments de référence
Les signes conventionnels servent à identifier des objets présents sur le terrain sur une carte.
La représentation graphique à employer dans la rédaction des plans aux échelles de 1/5 000 et 1/500 inclusivement, conformément à l’arrêté du 20 mai 1948, établis pour le compte des services publics, doit être identique à celle qui figure dans les tableaux suivants conformément à l’arrêté du 20 mai 1984.
Représentations conventionnelles

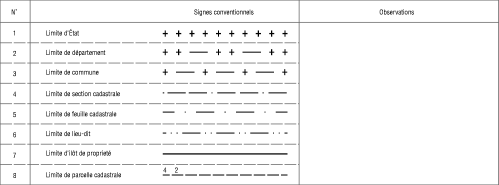

Les différents signes conventionnels sont illustrés aux tableaux suivants :- tableau 1 : les limites ( cf. Tab. 1 ) ;

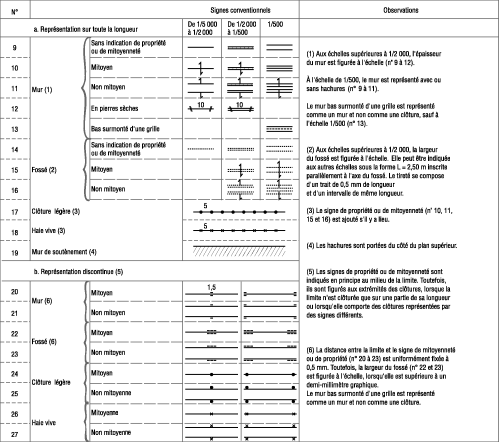

- tableau 2 : les clôtures ( cf. Tab. 2 ) ;

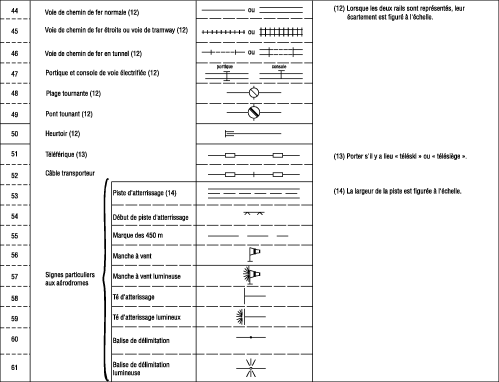

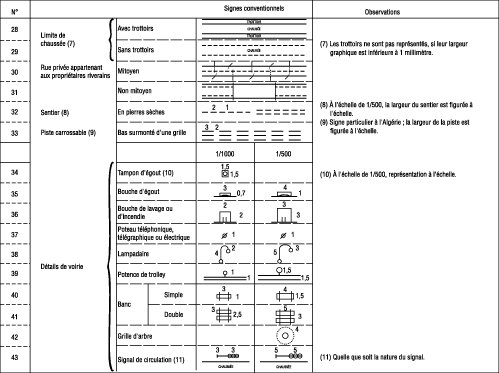

- tableaux 3 et 4 : les voies de communication ( cf. Tab. 3 et Tab. 4 ) ;

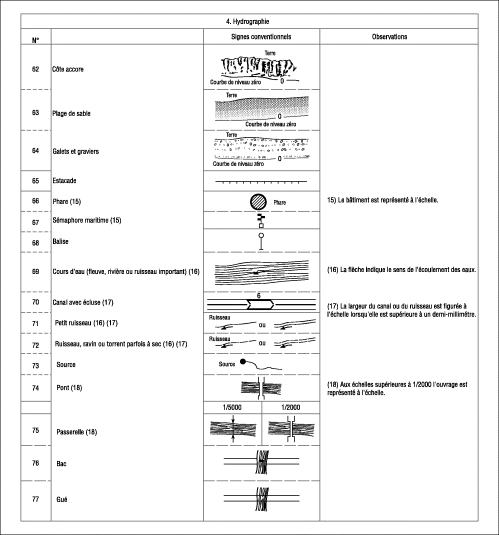

- tableaux 5 et 6 : l’hydrographie ( cf. Tab. 5 et Tab. 6 ) ;
- tableau 7 : les réseaux gaz et électricité ( cf. Tab. 7 ) ;
- tableaux 8 et 9 : l’hydrographie ( cf. Tab. 8 et Tab. 9 ) ;
- tableau 10 : les bornes et les repères ( cf. Tab. 10 ) ;
- tableau 11 : les cultures ( cf. Tab. 11 ) ;
- tableau 12 : les figurés du terrain ( cf. Tab. 12 ) ;
