INTRODUCTION

Un plan est une représentation plane du terrain. Les mesures d’angles ou de distances effectuées sur le terrain sont reportées par des angles et des distances sur le plan. Cette opération nécessite de corriger les mesures relevées, pour les transformer en valeurs sur le modèle, et de passer ensuite du modèle au plan par l’intermédiaire de formules.

Référentiel des systèmes d’altitude, le modèle du géoïde est une représentation unique de la surface terrestre, son niveau zéro étant la surface moyenne du niveau des mers, se prolongeant sous les continents. Les ellipsoïdes de révolution représentent un nombre important d’autres modèles beaucoup plus approximatifs.

Les représentations qui en découlent sont classées selon deux critères : la surface développable (cône, cylindre, plan tangent) et les altérations. Parmi ces dernières, les représentations conformes conservent les angles et déforment les distances, alors que les représentations équivalentes conservent les surfaces mais altèrent les angles et les distances. L’article retient plus spécifiquement le système de Lambert, celui utilisé en France, qui est une représentation conique, directe, tangente et conforme à l’ellipsoïde.

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba440


Cet article fait partie de l’offre

Techniques du bâtiment : préparer la construction

(139 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

I - Classements

Les classements sont effectués selon les deux critères qui suivent.

A - Surface développable et canevas

Le classement suivant la surface développable et le canevas ( cf .  Fig. 1 ) se définit par :
  • PP’ = axe de rotation du modèle ;
  • DD’ = diamètre de la représentation. Il appartient aux plans des méridiens et est perpendiculaire aux plans des parallèles.

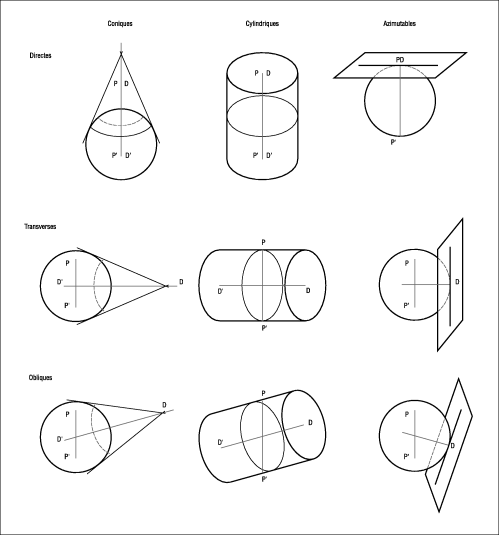

Figure n°1 - Surfaces développables et canevas.

B - Les altérations

Représentations conformes

Les représentations conformes conservent les angles mais altèrent les distances. Elles sont utilisées en topométrie ; en France, seule la représentation Lambert est utilisée.

Représentations équivalentes

Les représentations équivalentes conservent les surfaces mais déforment les distances et les angles. Elles sont généralement employées pour représenter des données statistiques.

Représentations aphylctiques

Ces représentations ne conservent rien. Elles sont employées pour représenter des thèmes particuliers.

II - Représentation Lambert

Définition

La représentation Lambert est une représentation...
