Traçage des liaisons
La mise en œuvre de l'ardoise

Relu et validé le 14 févr. 2019

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

La mise en œuvre de l’ardoise naturelle a beaucoup évolué au fil du temps. Autrefois posée avec des chevilles, puis avec des clous (technique encore en usage pour des bâtiments sauvegardés), la recherche de rentabilité a poussé les professionnels à développer un système de crochets fixés sur des voliges ou des liteaux.

Cet article très complet donne des indications concrètes pour les calculs de section minimale, le traçage de la couverture adaptée à la pente qui constitue une étape capitale pour chaque couvreur, mais aussi la dimension du recouvrement et le choix judicieux d’un modèle d’ardoise.

De multiples exemples, des schémas applicatifs et les définitions claires de tout un vocabulaire technique sont également donnés ici. Un corpus d’informations, en somme, pour assimiler cette technique de pose des ardoises, un savoir-faire ancien qui exige une véritable maîtrise de la part d’artisans qualifiés.

Le lecteur est invité à lire les autres articles complétant ce vaste sujet des couvertures en ardoises :

  • l’article introductif [TBA1822] qui résume histoire, terminologie et géographie de l’ardoise; ;

  • connaître le matériau noble de l’ardoise naturelle [TBA1824] ;

  • comment « travailler » l’ardoise [TBA1826] ;

  • poser un faîtage en ardoise [TBA1830] ;

  • poser des arêtiers en ardoise [TBA1832] ;

  • installer les noues en ardoise [TBA1834] .

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1828


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(130 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

I - Trait carré

Définition

Le terme « carré » a longtemps désigné deux droites se coupant à angle droit. On retrouve encore cet emploi dans le carré du transept d’une église ou dans un mât carré (dont les vergues sont perpendiculaires au mât). Le trait carré désigne donc un trait perpendiculaire à l’horizontale, c’est-à-dire aux lignes du pureau. Ce trait est indispensable car il indique le sens d’écoulement de l’eau et correspond aussi à la longueur de l’ardoise à partir de laquelle on détermine tous les calculs.

Il se trace en faisant la bissectrice de l’angle à 180° (constitué par la ligne de pureau). Un liteau muni de deux pointes fait office de compas ( cf .  Fig. 1 ). Le trait carré est d’autant plus précis que :

  • les points A et B sont éloignés du centre ;
  • le compas est long.

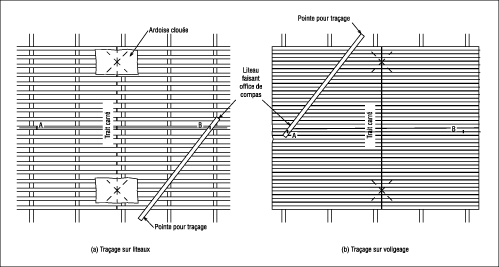

Figure n°1 - Trait carré.

II - Pige à ourne

Définition

C’est un gabarit de bois qui sert au traçage des ournes.

Couverture au crochet

Pour exécuter sa pige, le couvreur présente sur un liteau trois ou quatre ardoises et autant de crochets ; il mesure le tout et divise par le nombre de demies. Il reporte obligatoirement les traits les plus éloignés et au moins un troisième trait à côté d’un des deux du bout. Le nombre de traits intermédiaires varie suivant les couvreurs....
