Article de référence | Réf : TBA1828

Plan carré – Rives et tranchis
La mise en œuvre de l'ardoise

Relu et validé le 14 févr. 2019

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

La mise en œuvre de l’ardoise naturelle a beaucoup évolué au fil du temps. Autrefois posée avec des chevilles, puis avec des clous (technique encore en usage pour des bâtiments sauvegardés), la recherche de rentabilité a poussé les professionnels à développer un système de crochets fixés sur des voliges ou des liteaux.

Cet article très complet donne des indications concrètes pour les calculs de section minimale, le traçage de la couverture adaptée à la pente qui constitue une étape capitale pour chaque couvreur, mais aussi la dimension du recouvrement et le choix judicieux d’un modèle d’ardoise.

De multiples exemples, des schémas applicatifs et les définitions claires de tout un vocabulaire technique sont également donnés ici. Un corpus d’informations, en somme, pour assimiler cette technique de pose des ardoises, un savoir-faire ancien qui exige une véritable maîtrise de la part d’artisans qualifiés.

Le lecteur est invité à lire les autres articles complétant ce vaste sujet des couvertures en ardoises :

  • l’article introductif [TBA1822] qui résume histoire, terminologie et géographie de l’ardoise; ;

  • connaître le matériau noble de l’ardoise naturelle [TBA1824] ;

  • comment « travailler » l’ardoise [TBA1826] ;

  • poser un faîtage en ardoise [TBA1830] ;

  • poser des arêtiers en ardoise [TBA1832] ;

  • installer les noues en ardoise [TBA1834] .

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1828


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(131 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

I - Plan carré

Principe

Le plan carré ou plain carré est constitué uniquement d’ardoises entières. C’est la plus grande partie de la couverture et, bien que ne présentant pas de difficulté particulière de mise en œuvre, il ne doit pas être négligé. Un plan carré ayant des ardoises qui bâillent, ou posées un peu de travers, gâcherait l’esthétique d’une couverture même si celle-ci comprenait des ouvrages de coupe réussis.

Plan carré au crochet

Le plan carré au crochet ne présente que deux difficultés :

  • placer la tête des ardoises bien parallèle au liteau ;
  • faire en sorte de ne mettre que des ardoises de même épaisseur côte à côte pour éviter qu’elles bâillent.

Les ardoises trop épaisses ou n’étant pas planes sont écartées et posées à l’égout du toit.

Le plan carré au crochet se monte toujours en partant du bas vers le haut de la largeur d’une ourne. Il existe deux manières de monter une ourne :

  • en échiquette ( cf .  Fig. 2 ) ;
  • en « V » ( cf .  Fig. 3 ).
Figure n°2 - Ourne en échiquette.

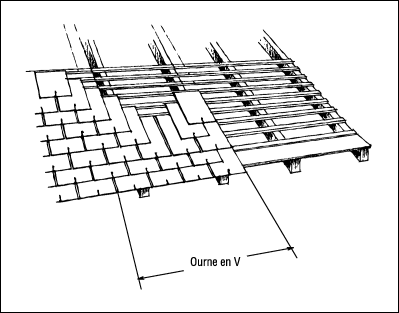

Figure n°3 - Ourne en V.
...
