RÉSUMÉ
Cette étude de cas détaille le dimensionnement des armatures longitudinales et transversales d'une poutre rectangulaire isostatique en béton armé, conformément à l'Eurocode 2 et à l'annexe nationale française.
La partie flexion ELU traite du dimensionnement des armatures longitudinales en flexion simple, des ancrages, des contraintes dans les bielles d'abouts, de la répartition des armatures transversales, de l'incidence d'une reprise de bétonnage et de la résistance au feu.
La partie flexion ELS permet de s'assurer que les contraintes dans les matériaux, les ouvertures de fissures et les déformations sont acceptables.
Différentes solutions de plans de ferraillage de la poutre, directement exploitables pour le façonnage de la cage d'armatures, sont présentés en fin d'article.
Cette note de calcul est intégralement conforme à l'Eurocode 2 et à l'annexe nationale française, ainsi qu'à différentes normes à appliquer conjointement en France. Les "recommandations professionnelles" ne sont utilisées que pour calculer la flèche nuisible.
Lire cet article issu d'une ressource documentaire complète, actualisée et validée par des comités scientifiques.
Lire l’articleABSTRACT
This case study details the sizing of the longitudinal and transverse armatures of a rectangular reinforced concrete isostatic beam, according to the Eurocode 2 and to the French national appendix.
The part on ULS bending deals with the design of single bending longitudinal reinforcement, anchoring, stress in end-rods, distribution of transversal reinforcement, the effect of continuity of reinforcement and fire-resistance.
The part on SLS bending ensures that material stress, opening of cracks and deformation, are acceptable. The reinforcement plans of the beam, which can be used directly to form reinforcement cages are presented at the end of these article.
This calculation is entirely in accordance with the Eurocode 2 and with the French national appendix, as well as with the various standards to be jointly applied in France. The " professional recommendations " are used only to calculate the harmful arrow.
Auteur(s)
-
Damien RICOTIER : Professeur Agrégé de Génie Civil, ancien élève de l'École Normale Supérieure de Cachan, Ingénieur INSA - Enseignant au département Géotechnique de Polytech Grenoble
-
Jean-Jacques MONTIN : Ingénieur INSA/CHEBAP - Ingénieur structures au bureau d'études BETREC IG à Grenoble
INTRODUCTION
Depuis mars 2010, les normes NF EN 199X, appelées Eurocodes, remplacent progressivement les règles nationales dans le dimensionnement des structures (avant-propos de tous les Eurocodes). Les périodes de transition accordées par les autorités publiques françaises, entre le précédent corpus national (PS92, DTU FB) et le référentiel des Eurocodes, se sont achevées en 2014 pour les règles de calculs parasismiques et pour les méthodes de justification de la résistance au feu des structures (voir l'Arrêté du 22 octobre 2010 modifié et l'Arrêté du 22 mars 2004 modifié). La connaissance des Eurocodes est donc désormais obligatoire pour ceux qui pratiquent le dimensionnement des structures, et particulièrement l'Eurocode 2, pour le dimensionnement des structures en béton.
Par rapport aux règles BAEL, l'Eurocode 2 marque une exigence accrue vis-à-vis de la durabilité : classes d'expositions, classes structurales, calcul de l'enrobage nominal, calcul de l'ouverture des fissures, sont autant de nouveautés pour le concepteur.
Dans ce contexte, l'utilisation de l'ELS quasi permanent, qui correspond à des charges de longues durées d'application, est renforcé, notamment pour le calcul de l'ouverture des fissures et le calcul de la flèche. Le coefficient d'équivalence est à calculer pour chaque élément en fonction, entre autres, de l'hygrométrie ambiante et de la surface d'échange potentielle avec le milieu extérieur. Ce calcul est complexe, mais traduit beaucoup mieux le phénomène de fluage du béton, et conduit généralement à adopter une valeur supérieure au n = 15 du BAEL.
À l'ELU, le changement principal concerne l'inclinaison variable des bielles de béton comprimé sous effort tranchant, qui peut permettre d'engendrer des gains substantiels sur la quantité d'armatures transversales. Le calcul des longueurs d'ancrages et des longueurs de recouvrements est également beaucoup plus complexe qu'au BAEL, puisqu'il fait intervenir jusqu'à six paramètres !
Par conséquent, l'ingénieur peut se trouver désemparé devant toutes ces évolutions, dont il ne comprend pas toujours le fondement, la pertinence, et l'interprétation possible.
Certes, le « Guide d'application des normes NF EN 1992 » existe, mais il a l'inconvénient de contenir à la fois des méthodes conformes et des méthodes non conformes à l'Eurocode 2 (issues des règles BAEL), ce qui peut engendrer de la confusion. L'ingénieur peut également se tourner vers des ouvrages de références, des sites internet dédiés ou s'inscrire à des formations organisées un peu partout en France. Mais, dans l'ensemble, le dimensionnement exhaustif d'un cas simple, jusqu'au plan de ferraillage, est rarement traité.
C'est pourquoi nous avons choisi de détailler le cas de la poutre isostatique rectangulaire, avec un chargement uniformément réparti. C'est un élément courant de structure, sollicité en flexion simple, qui permet d'aborder simplement les sections matériaux, durabilité, ELU (moment fléchissant et effort tranchant), ELS (limitation des contraintes, maîtrise de la fissuration et limitation des flèches), et les dispositions constructives de l'Eurocode 2. L'aboutissement du dimensionnement conduit au plan de ferraillage, présenté en annexe de cet article et disponible au format pdf. Le « Guide d'application des normes NF EN 1992 » est utilisé essentiellement pour le calcul de la flèche nuisible. Cette note de calcul est donc strictement conforme à l'Eurocode 2 et à l'Annexe nationale française, ainsi qu'aux différentes normes à appliquer conjointement en France.
Pour conclure, cet article s'adresse à tous ceux qui souhaitent, de façon exhaustive, comprendre les différentes étapes et paramètres de calculs d'une poutre isostatique en béton armé, selon l'Eurocode 2.
Mise en garde
Lorsque cet article se réfère aux normes et réglementations, il s'agit de celles en vigueur au moment de la publication. Aussi, nous invitons le lecteur à vérifier leur validité au moment de leur application.
De plus, nous invitons le lecteur à se référer aux documents officiels, plutôt qu'aux extraits de tableaux ou formules repris dans cet article. En effet, malgré toute notre application, des erreurs peuvent subsister.
La mise à disposition de cet article vise à un but pédagogique et informatif et ne saurait engager la responsabilité de ses auteurs.
L'expertise technique et scientifique de référence
MOTS-CLÉS
KEYWORDS
european standard | building | Concrete | Eurocode 2
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Les superstructures du bâtiment
(117 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
Plan de ferraillage4. Répartition des armatures transversales
L’ensemble du calcul des armatures transversales se fait avec la valeur retenue pour la justification de l’ancrage, à savoir cot θ = 2,04.
4.1 Valeur de l’effort tranchant maximal avant écrasement des bielles de compression : VRd,max
Regardons, dans un premier temps, si les armatures d’effort tranchant sont nécessaires dans la poutre.
HAUT DE PAGE4.1.1 Effort tranchant résistant en l’absence d’armatures d’effort tranchant VRd,c

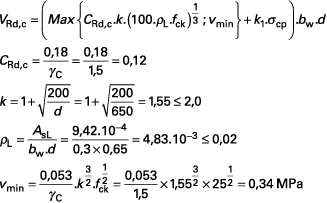

Si
il est possible de se dispenser du calcul des armatures d’effort tranchant (EC2 art. 6.2.2 (1)).
Dans ce cas, une section minimale peut malgré tout être requise (EC2 art. 6.2.1 (4)).
avec :
- σcp :
- contrainte agissant dans la section droite, due aux charges extérieures appliquées et/ou à la précontrainte.

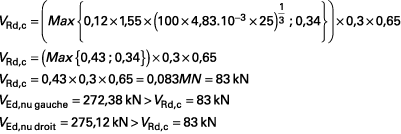

Ici, σcp = 0. Ainsi :
