INTRODUCTION

Le principe de précontrainte appliquée au béton consiste à installer un effort permanent dans une structure, de manière à y engendrer des contraintes permanentes. Ces contraintes se combinent aux efforts engendrés par la construction. Le béton doit être comprimé sans être tendu. Le domaine d’emploi le plus répandu est le franchissement de très longues portées, jusqu’à plusieurs centaines de mètres.

La précontrainte installée peut être de deux types. Quand elle est intérieure au béton, dans la méthode de prétension, les câbles sont mis en place avant le coulage du béton. Le relâchement des armatures s’effectue après durcissement du béton. L’adhérence acier/béton empêche la déformation de l’acier et assure l’effort permanent de précontrainte. Cette technique est employée essentiellement sur des produits préfabriqués, poutres, poteaux, dalles de planchers.

Dans la méthode de post-tension, les câbles sont insérés dans des gaines disposées dans le béton. Une fois le béton coulé et durci, les armatures sont tendues donc mises en traction et bloquées par l’intermédiaire d’ancrages. Ces dispositifs mécaniques jouent un rôle prépondérant dans le maintien de la contrainte.

Une précontrainte extérieure au béton est réservée à des ouvrages de très grande taille, principalement les tabliers de pont. Cette méthode présente l’avantage d’une maintenance plus facile qu’une précontrainte interne au béton.

Indépendamment de la méthode retenue, la mise sous tension doit faire l’objet de mesures très précises. C’est une opération dangereuse qui doit être assurée par du personnel qualifié. Les ruptures de câbles font partie des risques potentiels.

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Cet article offert jusqu'au 24/11/2024
Consulter en libre accès

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1034


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(131 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

Définition

La prétension est une opération réalisée en usine qui consiste à mettre les câbles en tension avant coulage du béton. C’est la technique la plus utilisée dans le domaine du béton précontraint. Sa destination essentielle est le bâtiment.

Produits

Les produits préfabriqués les plus courants sont :

  • les poutres ;
  • les poutrelles de planchers ;
  • les dalles alvéolées ou non (planchers) ;
  • les éléments de toiture (liernes, pannes) ;
  • les poteaux.

La longueur maximale des poutres est limitée à 30 m pour des questions de manutention des poutres et d’encombrement pendant le transport.

Opération de prétension

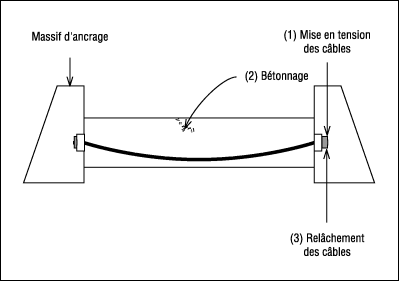

Elle se déroule schématiquement ( cf .  Fig 1) de la manière suivante :
  1. mise en tension des armatures entre des bancs de coffrage

    Les câbles de précontrainte sont tendus sur un banc de préfabrication.

  2. coulage du béton

    Le béton est coulé directement au contact des câbles (il n’y a pas de gaine).

  3. relâchement des armatures après le durcissement du béton

    Les câbles sont relâchés aux extrémités après le durcissement du béton. Ils sont ensuite coupés au bord des poutres.

Figure n°1 - Opération de prétension.

I - Technique

La fabrication en série se déroule en usine au moyen de bancs composés...
