La post-tension
Le béton précontraint

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Le principe de précontrainte appliquée au béton consiste à installer un effort permanent dans une structure, de manière à y engendrer des contraintes permanentes. Ces contraintes se combinent aux efforts engendrés par la construction. Le béton doit être comprimé sans être tendu. Le domaine d’emploi le plus répandu est le franchissement de très longues portées, jusqu’à plusieurs centaines de mètres.

La précontrainte installée peut être de deux types. Quand elle est intérieure au béton, dans la méthode de prétension, les câbles sont mis en place avant le coulage du béton. Le relâchement des armatures s’effectue après durcissement du béton. L’adhérence acier/béton empêche la déformation de l’acier et assure l’effort permanent de précontrainte. Cette technique est employée essentiellement sur des produits préfabriqués, poutres, poteaux, dalles de planchers.

Dans la méthode de post-tension, les câbles sont insérés dans des gaines disposées dans le béton. Une fois le béton coulé et durci, les armatures sont tendues donc mises en traction et bloquées par l’intermédiaire d’ancrages. Ces dispositifs mécaniques jouent un rôle prépondérant dans le maintien de la contrainte.

Une précontrainte extérieure au béton est réservée à des ouvrages de très grande taille, principalement les tabliers de pont. Cette méthode présente l’avantage d’une maintenance plus facile qu’une précontrainte interne au béton.

Indépendamment de la méthode retenue, la mise sous tension doit faire l’objet de mesures très précises. C’est une opération dangereuse qui doit être assurée par du personnel qualifié. Les ruptures de câbles font partie des risques potentiels.

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1034


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(130 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

Définition

La post-tension est une opération réalisée sur chantier qui consiste à mettre les câbles en tension après coulage du béton par l’intermédiaire d’ancrages. Cette méthode est généralement utilisée pour les grands ouvrages en génie civil.

Opération de post-tension

Elle se déroule schématiquement ( cf .  Fig. 1 ) de la manière suivante :
  1. Mise en place de gaines dans le coffrage

    Les gaines sont situées à l’intérieur du béton.

    Les câbles sont placés dans les gaines avant ou après le bétonnage (cela dépend du diamètre des gaines).

  2. Coulage du béton
  3. Mise en tension des armatures

    Les armatures sont tendues par des vérins après le durcissement du béton.

  4. Injection de coulis de ciment dans les gaines

    Le but de l’injection est d’éviter la corrosion des câbles.

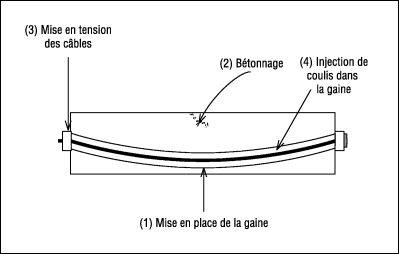

Figure n°1 - Opération de post-tension.

I - Procédés

Les procédés diffèrent par les dispositifs d’ancrage des barres.

Avant toute mise en œuvre, il est impératif de vérifier que chaque procédé a reçu un agrément. Jusqu’à ce jour, l’agrément de la CIP et celui du LCPC étaient obligatoires. Mais d’autres approbations techniques européennes sont mises en place. Les procédés font l’objet de stipulations très précises.

Tous...
