INTRODUCTION
L’étude des structures nécessite la maîtrise des tracés. Aussi, cet article présente les étapes à suivre pour construire à partir de données établies les éléments géométriques de base comme les perpendiculaires et les parallèles, les angles, les différents types de courbes (arcs, ogives, anses, ovoïdes…) et les différentes figures (triangles, polygones et ellipses).
L'expertise technique et scientifique de référence
VERSIONS
- Version courante de mars 2022 par Thibaut FOURCADE
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : préparer la construction
(139 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
Tracés linéaires - Introduction| Plan de la page |
I - Tracés de perpendiculaires
Au milieu d’un segment
Donnée : un segment de droite AB.

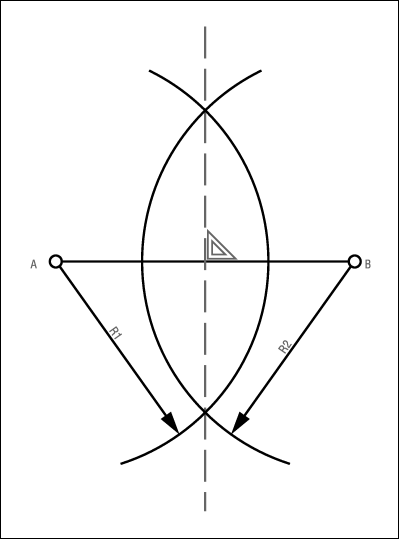

Avec un compas, prendre un rayon R > AB/2. Tracer à partir du point A un arc de cercle de rayon R puis répéter le tracé à partir du point B avec le même rayon R. Les 2 arcs se coupent sur la perpendiculaire cherchée ( cf . Fig. 1 ).
Sur un segment à partir d’un point P situé sur le segment
Données :
- un segment AB ;
- un point P quelconque entre A et B.

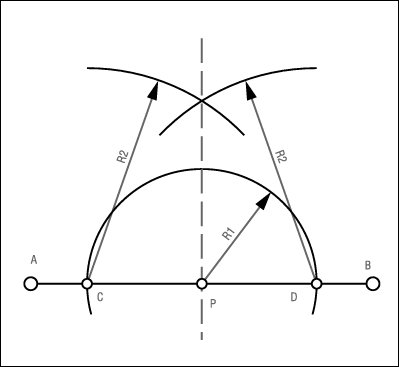

Avec un compas, prendre un rayon R 1 < AP et < PB. Tracer à partir du point P un arc de cercle de rayon R 1 qui coupe AB en C et D. Le point P se trouve alors au milieu de CD. Les arcs de cercle tracés avec un rayon R 2 > CD/2, du point C puis du point D se coupent sur la perpendiculaire à AB passant par le point P ( cf . Fig. 2 ).
