INTRODUCTION
Le centre de gravité d’une structure est le point d’application de la résultante de son poids. Localiser le centre de gravité d’une structure est donc déterminant en construction.
On peut déterminer graphiquement ou par le calcul le centre de gravité d’une structure en la décomposant en éléments simples dont les centres de gravité sont rappelés.
Les expressions du moment d’inertie, du moment de résistance et du rayon de giration, grandeurs utiles pour le calcul d’une structure, sont citées.
L'expertise technique et scientifique de référence
VERSIONS
- Version courante de nov. 2022 par Thibaut FOURCADE
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : préparer la construction
(139 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
Centres de gravité - Introduction| Plan de la page |
I - Détermination d’un centre de gravité
Par la statique graphique

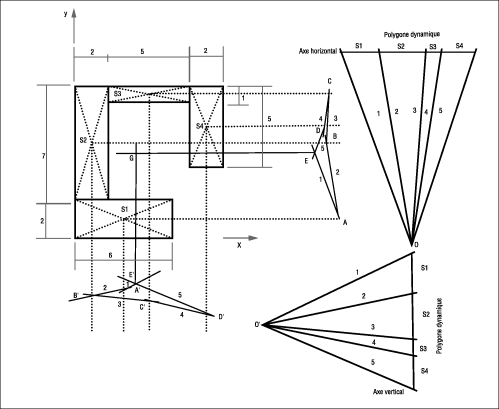

Pour déterminer le centre de gravité de la figure 1 , décomposer l’élément en surfaces simples dont on connaît la position du centre de gravité : S 1 , S 2 , S 3 , S 4 .
La surface de chaque rectangle ainsi défini est assimilée à une force :
- S 1 = 6 × 2 = 12 ;
- S 2 = 7 × 2 = 14 ;
- S 3 = 5 × 1 = 5 ;
- S 4 = 5 × 2 = 10.
Construire un polygone dynamique en mettant bout à bout les forces S 1 , S 2 , S 3 , et S 4 dans cet ordre sur un axe horizontal. Par un point O quelconque, joindre l’extrémité de chaque segment définissant les segments 1, 2, 3, 4 et 5.
Construire le funiculaire : sur la droite horizontale passant par le centre de gravité de S 1 , prendre un point quelconque A.
Faire passer les droites parallèles aux segments 1 puis 2 qui coupe la droite horizontale passant par le centre de gravité de S 2 en B, ainsi de suite jusqu’à la droite 5 qui coupe la droite 1 en E.
Le centre de gravité de la pièce se trouve sur cette droite.
Reprendre les mêmes opérations par rapport à la verticale, l’intersection de GE et GE’ détermine la position du centre de gravité G.
