RÉSUMÉ
Le contrôle du bruit des moteurs d’automobiles est certainement un des problèmes vibro-acoustique les plus difficiles à résoudre, ceci est dû entre autres à la complexité de la structure et des phénomènes d’excitation, aux contraintes environnementales sur les gaz d’échappement et à la recherche des performances en consommation de carburant et en puissance disponible. Les phénomènes en jeu dans la vibro-acoustique des groupes motopropulseurs sont décrits, notamment les sources internes, le comportement dynamique de la structure et le rayonnement acoustique de l’enveloppe externe du moteur. Sont passés en revue ensuite les efforts d’inertie, les bruits de combustion, des systèmes d’injection, de distribution et d’alimentation.
Lire cet article issu d'une ressource documentaire complète, actualisée et validée par des comités scientifiques.
Lire l’articleABSTRACT
Auteur(s)
-
Quentin LECLÈRE : LVA, Bâtiment Saint-Exupéry, INSA de Lyon
-
Laurent POLAC : Renault DM, Rueil Malmaison
-
Bernard LAULAGNET : LVA, Bâtiment Saint-Exupéry, INSA de Lyon
-
Jean-Louis GUYADER : LVA, Bâtiment Saint-Exupéry, INSA de Lyon
INTRODUCTION
Ce dossier donne une description de la vibro-acoustique des groupes motopropulseurs d’automobiles. Une présentation des phénomènes à l’origine du bruit émis est effectuée, on décrit ainsi, les sources internes, le comportement dynamique de la structure et le rayonnement acoustique de l’enveloppe externe du moteur.
La complexité des moteurs d’automobiles conduit à la multiplicité des sources. Celles-ci sont décrites, analysées et quantifiées, puis les solutions techniques en vue de leurs réductions sont exposées. Ce document détaille successivement les efforts d’inertie, les bruits de combustion, des systèmes d’injection, de distribution et d’alimentation. Les présentations du phénomène de « piston slap », puis finalement du bruit des boîtes de vitesse terminent cet exposé assez exhaustif malgré la largeur du sujet traité.
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
CET ARTICLE SE TROUVE ÉGALEMENT DANS :
Accueil > Ressources documentaires > Archives > [Archives] Bruit et vibrations > Vibro-acoustique des moteurs d’automobile > Efforts d’inertie
Cet article fait partie de l’offre
Machines hydrauliques, aérodynamiques et thermiques
(174 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Doc & Quiz
Des articles interactifs avec des quiz, pour une lecture constructive
Présentation
Bruit de combustion3. Efforts d’inertie
Les efforts d’inertie sont causés par les mouvements de l’attelage mobile (pistons, bielles et vilebrequin) et appliqués au bloc moteur au niveau des chemises et des paliers du vilebrequin. L’étude de la dynamique d’un monocylindre permet de calculer les efforts d’inertie à partir de données massiques et géométriques (cf. ouvrage de Swoboda ). Les résultats sont ensuite transcrits aux moteurs multicylindres suivant le type de configuration (nombre et disposition des cylindres, forme du vilebrequin, moteur 2 ou 4 temps).
3.1 Dynamique du monocylindre
Une représentation classique du monocylindre est donnée sur la figure 6, avec les paramètres déterminants et les appellations classiques des efforts résultants.
Une étude cinématique du système permet d’écrire le déplacement vertical du piston z p en fonction de l’angle du vilebrequin θ :
Soit, en utilisant un développement limité approprié et en supprimant les constantes :

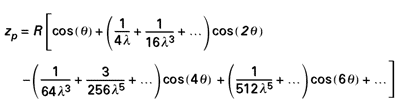

Le déplacement du piston est ainsi exprimé sous la forme d’une série de Fourier. Le rapport λ est en pratique supérieur à 3, ce qui permet de conserver pour chaque harmonique de la série le terme en 1 / λ prédominant (de puissance minimale).
...
