Présentation

INTRODUCTION

Qu’ils soient verticaux, horizontaux ou inclinés, les coffrages ont pour but de maintenir dans la forme voulue le béton pendant sa prise, éventuellement jusqu’à son séchage.

La première partie de l’article présente l’étude des risques liés à l’utilisation de ce matériel, renversement du coffrage, ou de l’engin de levage, chute d’éléments ou de personnes. Des règles de conception et d’utilisation sont imposées par les directives de l’Union européenne pour lutter contre chacun de ces incidents et accidents. Ces mesures à respecter portent notamment sur les éléments constitutifs du coffrage, les gabarits de travail, les dimensions des échelles et des crinolines. Une large place est laissée à la présentation des dispositifs d’ancrage des banches, au nombre et au choix des stabilisateurs à mettre en œuvre.

Les différents types de coffrage verticaux sont passés en revue, les modulaires plans, les grimpants, les manuportables, plus spécifiquement les coffrages cintrables et les coffrages de poteaux, avec pour chacun d’eux, gammes de produits, dimensions, caractéristiques techniques et recommandations du fabricant portant sur leur assemblage, les accessoires de sécurité et le levage.

Sont abordés ensuite les coffrages horizontaux dont la particularité réside dans l’étaiement, le bois est d’ailleurs encore souvent utilisé. Tous ces systèmes de tubes, broches, tours et fourches doivent respecter réglementations et consignes au moment du montage et de l’utilisation. Au cours de ces dernières années, les concepteurs de ces matériels ont amélioré significativement la mise en œuvre et la sécurisation de ces équipements.

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba530


Cet article fait partie de l’offre

Techniques du bâtiment : préparer la construction

(139 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

I - Coffrage grimpant

Caractéristiques

La technique du coffrage grimpant s’effectue par déplacement du coffrage avec une grue. Dans ce cas, l’envergure des éléments dépendra de la force de la grue et de la force du vent ; plus le vent sera violent, plus les efforts sur les ancrages perdus et les éléments de coffrage seront élevés.

Dans ce cas, il n’y a que deux niveaux de passerelle ; la passerelle supérieure qui sert de passerelle de travail pour le réglage de la verticalité des éléments et la passerelle de récupération des cônes. Ce type de matériel est utilisé dans la construction de bâtiment ( cf. Fig. 1 ).

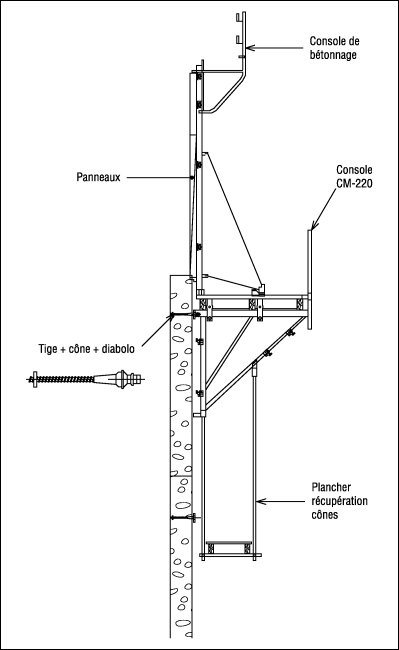

Figure n°1 - Système Peri : coffrage grimpant (© ETI).

II - Coffrage autogrimpant

Caractéristiques

Lorsque le mur est très haut, la technique utilisée est celle du coffrage autogrimpant. Ce système est un système grimpant conventionnel complété par un équipement mécanique et hydraulique pour pouvoir lever l’ensemble sans l’aide d’une grue.

L’élévation de la structure s’effectue par élévation successive du mât et du coffrage tout au long du mur à construire.

Les éléments ajoutés pour obtenir le résultat sont :

  • un cylindre hydraulique (vérin) ;
  • des têtes de grimpage ;
  • des mâts ;
  • une...
