Présentation
INTRODUCTION
Cet article propose la simulation d’une installation sanitaire d’un appartement. Une fois les données techniques précisées (ressources, blocs sanitaires), le réseau d’eau froide est schématisé, soit par projection orthogonale, soit par représentation isométrique, avec les canalisations horizontales et verticales et l’ensemble de l’équipement prévu. Méthode empirique, ou méthode théorique (simplifiée ou basée sur les débits probables), plusieurs approches conduisent à la détermination du diamètre de la colonne montante et de celui des tronçons. Le calcul de la pression nécessaire à l’entrée de l’appartement se fait en évaluant les pertes de charge linéaires et singulières, mais aussi celles spécifiques à chaque appareil.
L‘approche est répétée à l’identique pour le réseau d’eau chaude. Là aussi, le professionnel est capable de déterminer les caractéristiques des canalisations et des éléments constituants l’ouvrage sans faire appel nécessairement aux lois fondamentales de la mécanique des fluides. Cependant, les mêmes méthodes théoriques peuvent être appliquées pour dimensionner la canalisation de départ et celles des tronçons. La pression au départ de la canalisation d’eau chaude sanitaire doit là aussi prendre en compte la somme des pertes de charge.
Ensuite, le choix du système de production d’eau chaude est complexe, celui de l’énergie évidemment prépondérant mais également le mode de production (instantanée ou par accumulation), la puissance calorifique et la capacité de stockage.
Basé sur le principe de la séparation des réseaux des eaux usées et eaux-vannes, le réseau d’évacuation est étudié en dernier. L’estimation porte alors sur le volume des rejets.
L'expertise technique et scientifique de référence
VERSIONS
- Version courante de mars 2024 par Thibault FOURCADE
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : le second oeuvre et les lots techniques
(90 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Dimensionnement du branchement| Plan de la page |
I - Schéma des réseaux
Représentation orthogonale

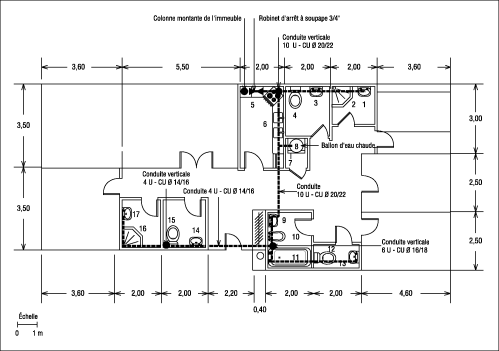

Les éléments principaux des réseaux d’eau froide (canalisations horizontales et verticales, colonne montante, chutes, ballon d’eau chaude, etc.) sont repérés sur la projection orthogonale (plan d’architecte) où sont déjà localisés les appareils sanitaires. L’organisation du réseau d’eau froide (origine et parcours des canalisations horizontales et verticales, branchements des appareils, etc.) est dessinée par l’ingénieur ou le technicien sur le plan. Cette représentation ( cf . Fig. 1 ) rend compte des longueurs de canalisation dans leur partie horizontale mais reste muette quant aux valeurs verticales de celle-ci ; pour plus de précision les professionnels utilisent la représentation isométrique.
Représentation isométrique
Compte tenu de la complexité de l’installation, du parcours des canalisations et surtout de l’encombrement des symboles architecturaux cette représentation ( cf . Fig. 2 ), plus complète mais aussi plus confuse est non seulement difficile à lire, mais présente des risques d’inexactitude. On lui préférera le schéma isométrique ; en fait on la présente ici à titre d’exemple, pour information.
